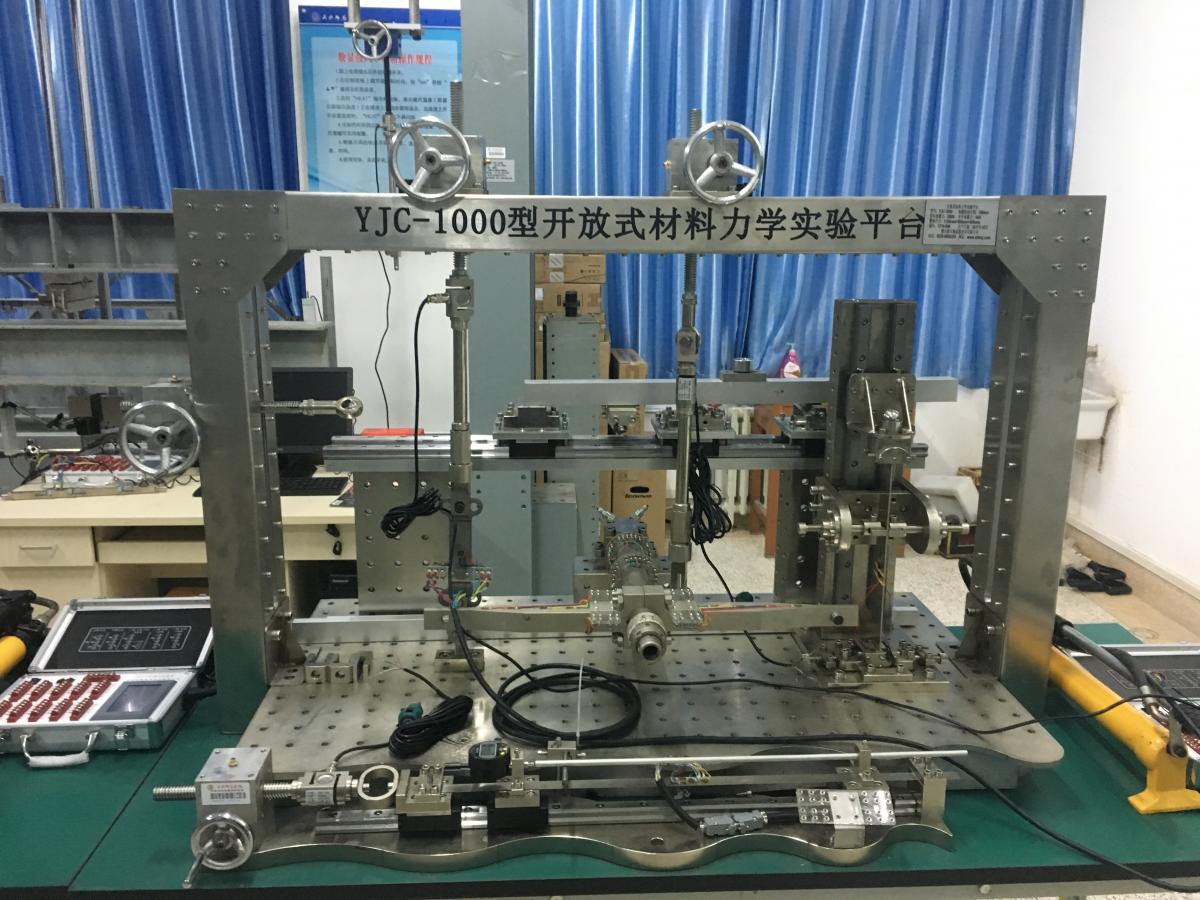

YJC-1000型开放式材料力学实验平台

1、整体说明

YJC-1000型开放式材料力学实验平台由加载框架、加载单元、实验模型以及实验辅助部分组成。主要应用于材料力学、结构力学的实验教学，结合加载方便的优势，也可进行一些方便进行大学生开放式自主创新实验。

加载框架为台面式结构，采用安装底板结合移动框架加载的方式。底板表面均布安装孔，以方便安装各类实验模型，底板侧面安装直线导轨，加载框架可沿底梁移动，并可在任意位置锁紧。移动框架采用门式结构，立柱及上横梁均内置直线导轨，加载装置可沿导轨移动位置并在任意位置锁紧进行实验。采用手动涡轮蜗杆加载机构进行加载，可同时布置多个竖向加载点与水平加载点。这样就形成了一个试验空间开放、加载方便的材料力学实验平台，可方便进行梁弯曲、弯扭组合、压杆稳定、长薄片线应变测试、弹性模量、偏心拉压等实验项目。结合加载方便的优势，也可进行结构力学桁架结构、框架结构实验。

2、主要技术参数

整体尺寸：1350mm×500mm×900mm。（可根据用户需求调整）

实验空间：1200mm×500mm×700mm。

竖向承载力：20kN，水平承载力5kN。

加载机构行程：150mm。

3、可完成试验项目：

1. 应变片工作原理实验；
2. 电阻应变片灵敏系数的标定实验；
3. 材料弹性模量E，泊松比μ的测定；
4. 偏心拉伸实验；
5. 圆管的弯曲、纯扭、弯扭组合主应力电测实验；
6. 悬臂等强度梁实验
7. 带侧向支撑的压杆稳定实验；
8. 型钢的压杆稳定实验；
9. 纯弯曲梁横截面上正应力的分布规律实验；
10. 叠梁弯曲实验；
11. 连续梁弯曲实验；
12. 门式刚架、门式排架水平加载实验；
13. 多层刚架结构水平加载实验等。
