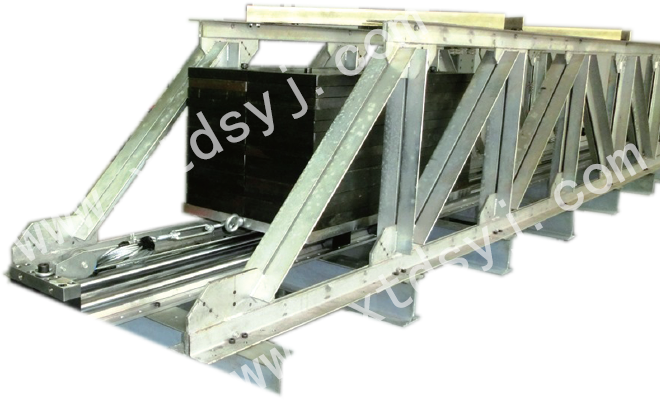

YJ-QLM-3000型桥梁模型试验装置

【实验功能】桥梁模型的组合荷载内力测试及移动荷载影响线实验；

【结构形式】采用双40*4角钢焊接的双榀钢桁架，底梁采用H型钢，铺轨滑动导轨，移动荷载采用标准小车加载；

【规格】3000×500×500mm；

【技术特点】焊接前各杆件长度、焊接定位孔均进行机加工，确保形状及尺寸精度，实测数据重复性、线性误差小于5%，表面镀铬处理，方便贴片；半数杆件粘贴验证性应变片，每根杆件在三个部位，每个部位对称粘贴4片应变片。同时可选配移动荷载控制装置，实现荷载均速运动。
